Гидравлические линии в составе гидросистем

В любой гидросистеме оборудования различные узлы и агрегаты располагаются на определённом расстоянии друг от друга, что требует организации надежной передачи рабочей жидкости между ними. Для этой цели используются специальные трубопроводы — гидролинии, обеспечивающие постоянный и контролируемый поток жидкости.

К ключевым требованиям к гидролиниям относятся прочность и надежность. Трубопроводы должны выдерживать расчётные давления с достаточным запасом прочности, чтобы исключить деформации или разрушения в процессе эксплуатации. Не менее важной характеристикой является минимизация гидравлических потерь, возникающих при преодолении сопротивления потока, что позволяет поддерживать эффективное давление на исполнительных органах.

Также критично обеспечить полную герметичность системы — утечки рабочей жидкости не допускаются, так как они снижают производительность, могут привести к аварийным ситуациям и создают дополнительные риски для окружающей среды и персонала. Внутри трубопровода не должно присутствовать воздуха, так как воздушные включения вызывают кавитацию, нестабильность работы гидросистемы и ускоренный износ компонентов.

Классификация гидролиний

По конструкции гидролинии подразделяются на жёсткие и гибкие. Жёсткие трубопроводы обеспечивают стабильность формы и точность прокладки, но требуют точного проектирования и монтажа. Гибкие шланги и рукава, напротив, позволяют компенсировать вибрации, температурные расширения и относительные перемещения агрегатов, облегчая установку и обслуживание оборудования. Выбор конкретного типа гидролинии определяется условиями эксплуатации, необходимой пропускной способностью и допустимыми нагрузками на систему.

Жёсткие трубопроводы

Жёсткие трубопроводы представляют собой прочные магистрали для передачи рабочей жидкости, изготовленные из металлов, обеспечивающих высокую надёжность и устойчивость к рабочим нагрузкам.

Стальные трубопроводы

Наиболее распространённый материал — сталь. Стальные трубопроводы рассчитаны на работу при давлениях до 320 атм, обладают высокой прочностью и долговечностью, хорошо переносят вибрационные нагрузки, что делает их незаменимыми в тяжёлых гидросистемах и промышленном оборудовании.

Алюминиевые трубопроводы

Алюминиевые и алюминиево-сплавные трубы применяются там, где критична минимизация массы конструкции. Они способны выдерживать давление до 150 атм, при этом сохраняют достаточную жёсткость для стабильной работы, что особенно важно в авиационной и транспортной технике, где вес компонентов напрямую влияет на эффективность системы.

Медные трубопроводы

Медные трубопроводы рассчитаны на давление до 50 атм и обладают высокой гибкостью, что позволяет создавать участки с большими углами изгиба без необходимости в специальных фитингах. Такая особенность делает медные линии удобными для компактных гидросистем и дренажных контуров, где пространство ограничено, а точность прокладки имеет первостепенное значение.

Гибкие трубопроводы (рукава)

Гибкие соединения в гидросистемах подразделяются на резиновые и металлические, каждый из которых имеет свои особенности конструкции и область применения.

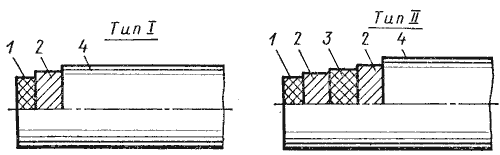

ZSK.14.1. Схемы конструкции рукавов с оплеткой: 1 - внутренний резиновый слой; 2 - металлическая оплетка; 3 - промежуточный резиновый слой; 4 - наружный резиновый слой

Резиновые рукава

Резиновые рукава изготавливаются из натуральной или синтетической резины и представляют собой многослойную конструкцию. Внутри располагается эластичная трубка, предназначенная для прохождения рабочей жидкости, а наружный слой может быть усилен текстильной или металлической оплёткой для придания дополнительной прочности и защиты от внешних повреждений. Промежуточные слои обеспечивают равномерное распределение нагрузок и повышают стойкость к внутреннему давлению.

Такие рукава применяются в местах, где компоненты гидросистемы относительно подвижны и могут изменять своё положение относительно друг друга. Эластичность стенок позволяет частично сглаживать пульсации давления, что положительно сказывается на стабильности работы системы.

Однако резиновые соединения имеют определённые ограничения:

• подвижность при изменении давления,
• снижение общей жёсткости системы,
• сравнительно короткий срок службы (1,5–3 года).

Поэтому при проектировании гидросистем стараются минимизировать использование резиновых рукавов, особенно в ответственных участках трубопроводов.

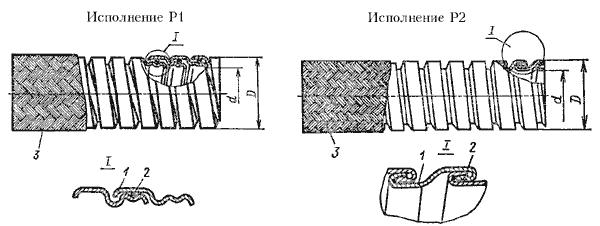

ZSK.14.2. Металлические рукава: 1 - профилированная лента; 2 - уплотнитель; 3 - проволочная оплетка

Металлические рукава

Металлические рукава представляют собой гофрированные трубки, выполненные из бронзовой или стальной профилированной ленты, которые дополнительно защищаются наружной металлической оплёткой. Между витками гофры прокладывается уплотнительный слой, который может быть хлопчатобумажным при эксплуатации до 110 °C или асбестовым для условий до 300 °C.

Такая конструкция обеспечивает высокую механическую прочность и устойчивость к агрессивным рабочим жидкостям и высоким температурам. Металлические рукава применяются в сложных эксплуатационных условиях, где требуется повышенная надёжность и долговечность соединений, а также минимальная подверженность деформации при колебаниях давления.

Критерии выбора гидролиний

Выбор между жёсткими и гибкими гидролиниями зависит не только от условий эксплуатации, но и от компоновки оборудования, допустимых радиусов изгиба и требований к долговечности системы. В схемах гидросистем гибкие соединения обеспечивают не только возможность компенсации перемещений агрегатов, но и снижение вибрационных и ударных нагрузок на трубопроводы, что способствует увеличению ресурса всей системы.

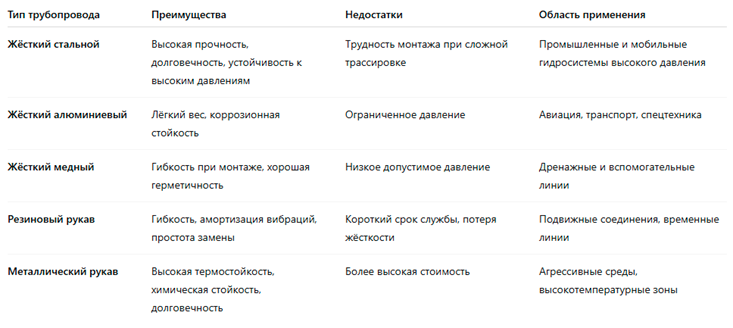

ZSK.14.3. Сравнительная таблица типов гидролиний
